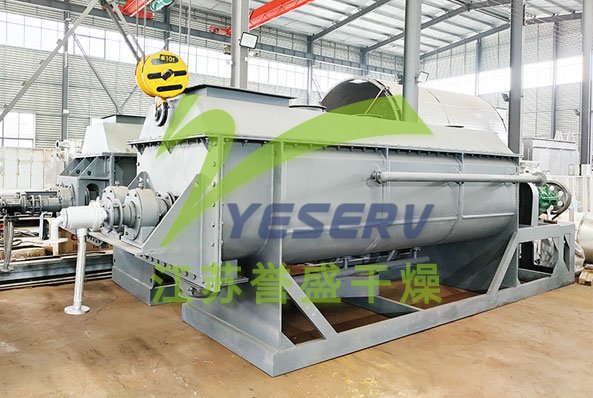

  • 空心桨叶干化机

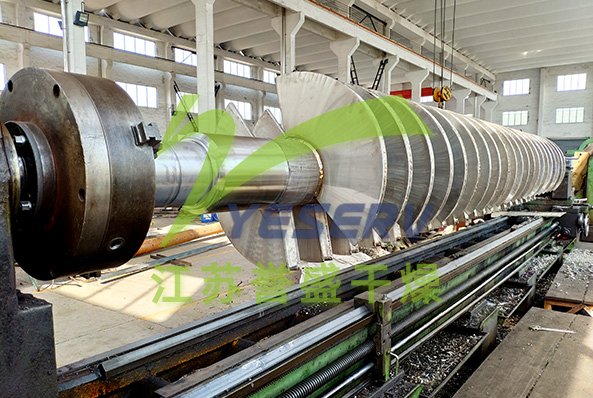

  • 空心桨叶干化机-轴加工
  • 空心桨叶干化机用户现场

概述

KJG系列空心桨叶干燥机是一种在设备内部设置搅拌浆,使湿物料在桨叶的搅动下,与热载体以及热表面充分接触,从而达到干燥目的的低速搅拌干燥。该产品可对膏状、颗粒状、粉状、浆状物料间接加热或冷却,可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。设备中特殊的楔型搅拌传热桨叶具有较高的传热效率和传热面自清洁功能。

桨叶式干燥器结构形式一般为卧式,双轴或四轴,传热方式分为热风式和传导式。热风式即通过热载体(如热空气)与被干燥的物料相互接触并进行干燥,而传导式中热载体并不与被干燥的物料直接接触,而是热表面与物料相互接触。

工作原理

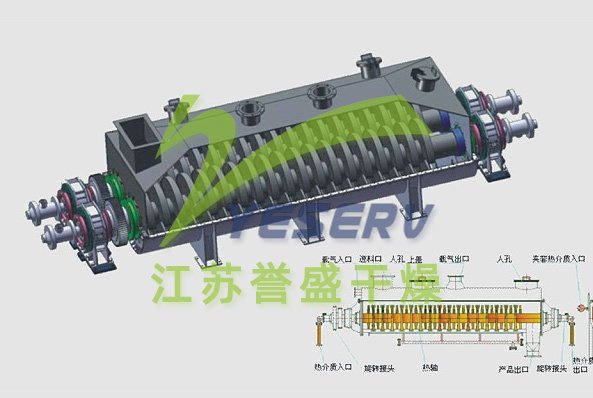

空心轴上密集排列着楔型中空桨叶,热介质经空心轴流经桨叶。单位有效容积内传热面积很大,热介质温度从-40℃到320℃,传热介质可用蒸汽、热水、导热油等。间接传导加热,没有携带空气带走热量,热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型桨叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用,能够洗刷掉楔型面上附着物料,使运转中一直保持着清洁的传热面。桨叶干燥机的壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖,防止物料粉尘外泄。

传热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以保证最佳的传热效果。

产品特点

  1. 桨叶干燥机能耗低,传热系数高,热效率一般达到80%-90%,是节能型设备。
  2. 桨叶干燥机系统造价低:单位有效容积内拥有巨大的传热面,就缩短了处理时间,设备结构紧凑,占地面积小。附属设备简单,操作费用低。
  3. 处理物料范围广:操作弹性大,使用不同热介质,既可处理热敏性物料,又可处理需高温处理的物料,物料停留时间可调。
  4. 常用介质有:水蒸汽、导热油、热水、冷却水等。既可连续操作也可间歇操作,可在很多领域应用。
  5. 环境污染小:不使用携带空气,粉尘物料夹带很少。物料溶剂蒸发量很小,便于处理。对有污染的物料或需回收溶剂的工况,可采用闭路循环。
  6. 一机多用,可以用作干燥、冷却、气体回收、反应加热(预杀菌)等工艺操作。

应用范围

桨叶干燥机已成功地用于食品、化工、石化、染料、工业污泥等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作:煅烧(低温)、冷却、干燥(溶剂回收)、加热(融化)、反应和灭菌。搅拌 桨叶同时又是传热面,使单位有效容积内传热面积增大,缩短了处理时间。楔型桨叶传热面又具有自清洁功能。压缩--膨胀搅拌功能使物料混和均匀。物料沿轴向成"活塞流"运动,在轴向区间内,物料的温度、湿度、混合度梯度很小。

  1. 用导热油做热介质,桨叶干燥机可完成低温煅烧工作。如:二水硫酸钙(Ca2SO4?2H2O)煅烧转化为半水硫酸钙(Ca2SO4?1/2H2O),碳酸氢钠(NaHCO3)经煅烧转化为纯碱(Na2CO3)等。
  2. 通入冷却介质,如水、冷却盐水等即可用来冷却。如:使用于纯碱行业的桨叶式凉碱机,取代老式的空气冷却凉碱机,节省了能源及尾气处理设备,降低了操作费用 ,还可用于钛白粉、镍铁合金粉及各种粉粒状物料的冷却。在单台机里可以将物料从1000℃冷却到小于40℃。
  3. 干燥,设备最主要的功能,不使用热空气,使溶剂回收、能源消耗、环境控制处于易处理的理想状态。对需回收溶剂、易燃易氧化热敏性物料尤为适应。已广泛用于精细化工、石化、染料行业。
  4. 轴向区间内,温度、湿度、混合度的均匀性,使得设备可用来加热或融化,或进行一些固体物料反应。在复合肥及变性淀粉行业均已成功使用。 桨叶干燥机可用来对食物和面粉进行灭菌处理。单位有效容积内大的加热面积,很快就将物料加热到灭菌温度,避免了长时间加热而改变物料品质。

适应物料

石化行业:聚烯烃粉体、聚碳酸酯树脂、高、低密度聚乙烯、线型低密度聚乙烯、聚缩醛颗粒、尼龙6、尼龙66、尼龙12、醋酸纤维、聚苯硫醚、丙烯基树脂、聚丙烯、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚脂、聚甲醛、苯乙烯-丙烯腈共聚、乙烯-丙烯共聚。

环保行业:PTA污泥、电镀下水污泥、锅炉烟灰、糖厂废渣、制药厂废渣、味精厂废渣、煤灰。

饲料行业:酱油渣、骨基饲料、酒糟、食品下角料、苹果渣、橘子皮、豆粕、鸡骨饲料、鱼粉、饲料添加剂、生物渣泥。

食品行业:淀粉、可可豆、玉米粒、食盐、变性淀粉、药品。

化工行业:纯碱、氮磷钾复合肥、高岭土、膨润土、白碳黑、碳黑、磷石膏、硫酸钙、硝酸钙、碳酸镁、氰化钠、氧化氟化钠、氢氧化铝、硫酸钡、碳酸钙、分子筛、染料、皂素。

技术参数

项目
型号
KJG-3 KJG-9 KJG-13 KJG-18 KJG-24 KJG-29 KJG-36 KJG-41 KJG-48 KJG-52 KJG-62 KJG-68 KJG-73 KJG-81 KJG-87 KJG-95 KJG-110
传热面积(m2) 3 9 13 18 24 29 36 41 48 52 62 68 73 81 87 95 110
有效容积(m3) 0.06 0.32 0.59 1.09 1.53 1.85 2.42 2.8 3.54 3.96 4.79 5.21 5.78 6.43 7.39 8.07 9.46
转速范围(rmp) 15-30 10-25 10-25 10-20 10-20 10-20 10-20 10-20 10-20 10-20 10-20 10-20 10-20 5-15 5-15 5-15 5-10
功率(kw) 2.2 4 5.5 7.5 11 11 15 15 30 30 45 45 55 55 75 75 95
器体宽A(mm) 306 584 762 940 1118 1118 1296 1296 1474 1476 1651 1652 1828 1828 2032 2032 2210
总宽B(mm) 736 841 1066 1320 1474 1474 1676 1676 1854 1854 2134 2134 2286 1186 2438 2438 2668
器体宽C(mm) 1956 2820 3048 3328 3454 4114 4115 4724 4724 5258 5410 5842 5461 6020 5537 6124 6122
总长D(mm) 2972 4876 5486 5918 6147 6808 6960 7570 7772 8306 8865 9296 9119 9678 9119 9704 9880
进出料距E(mm) 1752 2540 2768 3048 3150 3810 3810 4420 4420 4954 4953 5384 5004 5562 5080 5664 5664
中心高F(mm) 380 380 534 610 762 762 915 915 1066 1066 1220 1220 1220 1220 1220 1220 1220
总高H(mm) 762 838 1092 1270 1524 1524 1778 1778 2032 2032 2362 2362 2464 2464 2566 2566 2668
进汽口N(寸) 3/4 3/4 1 1 1 1 1 1 11/2 11/2 11/2 11/2 11/2 11/2 2 2 2
出水口O(寸) 3/4 3/4 1 1 1 1 1 1 11/2 11/2 11/2 11/2 11/2 11/2 2 2 2
