SZG系列双锥回转真空干燥机

2014.06.08

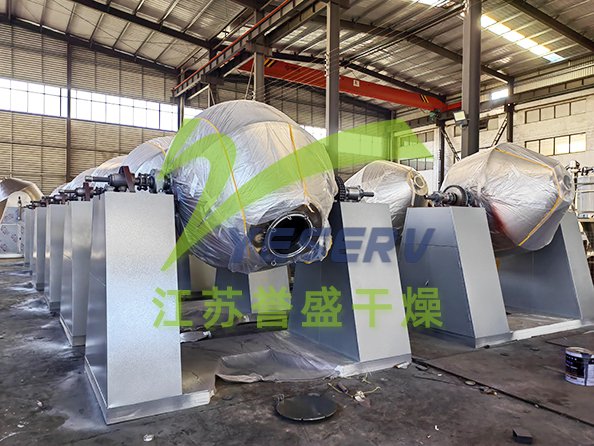

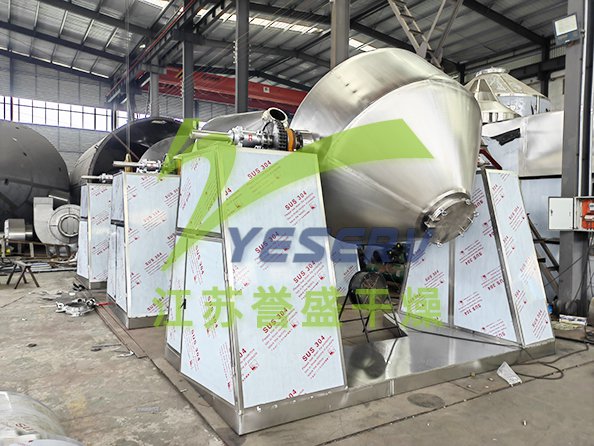

  • 双锥回转真空干燥机加工现场

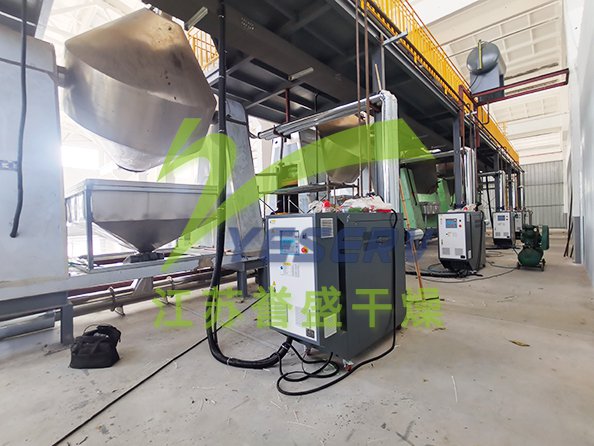

  • 双锥回转真空干燥机用户现场
  • 双锥回转真空干燥机用户现场

概述

随着制药、化工工业生产的发展,为适应中型规模精制各种抗菌素、晶体或其他粒状物料的干燥,设计双锥回转真空干燥机,SZG系列双锥回转真空干燥机是结合国内同类产品技术所开发的新一代干燥器。

SZG系列双锥回转真空干燥机采用皮带-链条两弹性联接方式,因而设备运行平稳。特别设计的工艺,充分体现了两支轴的良好同心,热媒及真空系统均采用可靠的机械密封或美国技术的旋转接头。在此基础上,我们开发了SZG-A,它既可无级调速,又能进行恒温控制。作为专业干燥设备制造厂,公司产品从高温导热油为热媒介质、中温蒸汽及低温热水一应俱全。干燥粘性物料时,可在罐内为您特别设计“抄板”机构或设置滚珠。

本干燥机操作简单,进出物料方便,大幅度减轻了工人劳动强度,同时也减少了物料在干燥过程中受到的环境污染,提高了产品质量,符合药品管理规范“GMP”的要求。

工作原理

SZG系列双锥回转真空干燥机为双锥形的回转筒体,筒体在真空状态下,向夹套内通入蒸汽或热水进行加热,热量通过筒体内壁与湿物料接触,湿物料吸热后蒸发水汽,通过真空泵经真空排气管被抽走。由于筒体内处于真空状态,干燥器的真空度可达到-0.098Mpa,各种物料中溶媒(包括水)在真空条件下均能在较低的温度迅速汽化,且筒体的回转使物料不断的上下,内外翻动,帮加快了物料的干燥速度,提高干燥效率,达到均匀干燥的目的。

产品特点

  1. 油加热时.采用自动恒温控制.可以干燥生化制品和矿物原料,温度可在20~160oC之间。
  2. 热效率高,比一般烘箱提高2倍以上。
  3. 间接加热.物料不会被污染,符合“GMP”要求。设备维修操作简便,易清洗。
  4. 推荐的工艺安置示范溶剂回收工艺安置。

应用范围

适用化工、制药、食品等行业的粉状、粒状及纤维的浓缩、混合、干燥及需低温干燥的物料(如生化制品等).尤其适用有下列要求的物料:

  1. 不能接受高温的热敏性物料;
  2. 容易氧化,有危险的物料;
  3. 需要回收溶剂和有毒气体的物料;
  4. 要求残留挥发物含量极低的物料;
  5. 要求混合充分,均匀的物料。

技术参数

项目\型号 SZG-100 SZG-200 SZG-350 SZG-500 SZG-750 SZG-1000 SZG-1500 SZG-2000 SZG-3000 SZG-4000 SZG-5000
罐内容积 100 200 350 500 750 1000 1500 2000 3000 4000 5000
装料系数 0.5
加热面积(m2) 1.16 1.5 2 2.63 3.5 4.61 5.58 7.5 10.2 12.1 14.1
转速 (rpm) 6 5 4
电机功率(kw) 0.75 1.1 1.5 1.5 2 3 3 4 5.5 7.5 7.5
回转高度(mm) 1810 1910 2090 2195 2500 2665 2915 3055 3530 3800 4180

罐内设计压(Mpa)

-0.09~0.096
夹套设计压力(Mpa) ≤0.3
整机重量(kg) 825 1050 1350 1650 1800 2070 2250 3000 4500 5350 6000

注: 以上数据仅供选型时参考,如有变动,恕不另行通知。
