ZDG系列真空螺带干燥机

2019.01.16

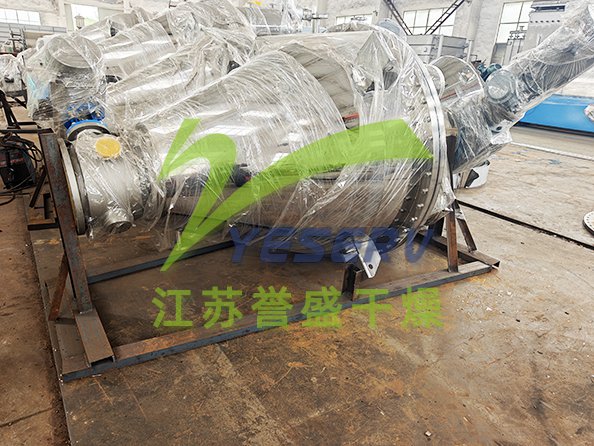

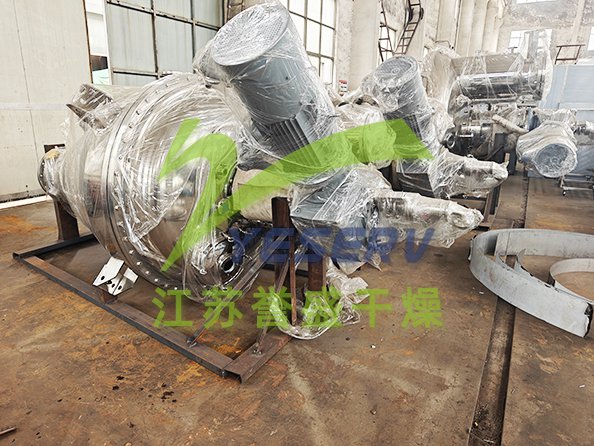

  • 真空螺带干燥机

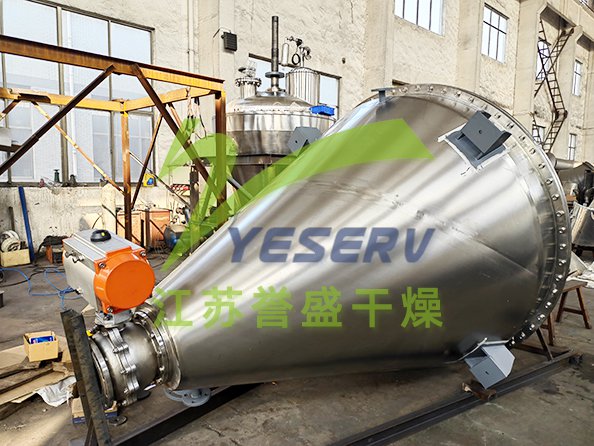

  • 真空螺带干燥机
  • 真空螺带干燥机-真空取样阀

概述

ZDG系列真空螺带干燥机是我厂消化和吸收国外同类产品而研制开发的新一代真空干燥混合设备,该设备是集干燥、粉碎、真空减压、混粉为一体,由电机、减速机、机架、机械密封、过滤器、螺带搅拌器、带夹套加热的锥型筒体和卸料阀等部件组成,可实现全过程为封闭的连续操作,它的干燥效率是同等规格SZG系列双锥回转真空干燥机的3~5倍,主要应用于制药、化工、农药、食品等行业的粉体干燥,可实现全过程为封闭的连续操作,是上述行业的干燥首选设备。

工作原理

ZDG系列真空螺带干燥机主体立式静止,内部加热的螺带进行圆周搅拌提升运动,本机经电机减速机驱动螺带搅拌器旋转,带动物料沿锥型筒旋转并自下而上提升,物料到达最高点后由重力和惯性作用,自动流向旋涡中心回到锥型筒体底部,整个过程使物料在锥型筒体内强制加热,相对对流、掺混,热量在物料中相互扩散,使物料作全方位的不规则往复运动,完成物料和筒壁表面进行高频率传热交换,受热挥发的溶媒在真空状态下被抽走,在短时间内达到加热干燥的效果。

设备特点

  • 1、设备与物料接触部分均采用“GMP”要求材料制作。
  • 2、顶部驱动,设备在进料、干燥、混合、出料工艺过程中与外界空气无接触,无泄漏,无死角。
  • 3、设备腔体的设计、制造、检测按照压力容器要求进行。
  • 4、转动联结部位采用GMP要求认可的双端面干式机械密封,无异物掉落。
  • 5、腔体、搅拌桨带有加热流道,搅拌桨有序均匀的带动物料进行热交换,加热面积大。
  • 6、干燥过程中物料不挂壁不结块。
  • 7、与物料接触部位光洁度:Ra≤0.4um(表面钝化或电解抛光)。
  • 8、设在线取样器。
  • 9、设阀顶死角反吹口。
  • 10、运行平稳,保护晶形。
  • 11、运行能耗成本低、混合效率高。
  • 12、操作简单,维护方便。

技术参数

型号规格 总容积(L) 工作容积(L) 加热面积(m2) 转速(r.p.m) 电机功率(Kw) 罐内设计压力(MPa) 夹套设计压力(MPa)
ZDG-500 500 350 2 34 4 -0.09~0.096 0.3
ZDG-750 750 450 2.8 5.5
ZDG-1000 1000 700 3.8 7.5
ZDG-1500 1500 1100 4.6 30 11
ZDG-2000 2000 1400 6.3 26 15
ZDG-3000 3000 2100 7.1 10 18.5
ZDG-4000 4000 12800 9.5 18 30
ZDG-5000 5000 3500 12.2 15 45
