SG系列隧道式热风烘箱

2019.06.10
  • 隧道式热风烘箱
  • 隧道式热风烘箱
  • 隧道式热风烘箱

概述

SG系列隧道式烘箱具有装料量大、操作简单的特点,主要适用于脱水蔬菜、果品,如宁夏枸杞,新疆红枣等农副产品的干燥;及需要较长干燥时间的木件物料、陶瓷制品和各种散粒状物料的干燥和煅烧。

特点

  1. 用户可根据物料特点选择纵向循环或横向循环的干燥方式,来提高效率及产品质量;
  2. 可采用集中供热的方式,这样更利于燃煤燃油燃气热风炉、导热油炉等热源连接,方便用户生产使用;
  3. 根据用户需要,可采用人工或机械方式进料和出料。

工作原理

物料经装盘后,连盘带车进入隧道烘箱的进口处,由传动机构将其带入隧道内, 烘车运行速度可调;冷风从新风补充口进入离心风机,经翅片式换热器加热后, 送入隧道箱内与湿物料充分接触,进行热量交换,物料内的水分被蒸发为水蒸汽,与热空气一道进入箱体侧面的风道内,一部分湿空气由排湿口排空,另一部分由离心风机吸入后,循环使用;由于每个单元的物料的含湿量不同,每个单元的排湿量与循环风量的比例也各不相同;在整个干燥过程中,热风温度也均不相同,干燥初期的物料含水率较高,可选用较高的热风温度;干燥后期的物料含水率较低,可选用较低的热风温度。

结构图纸

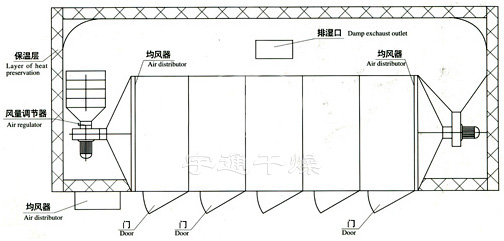

SG型隧道式热风烘箱(横向)

隧道式热风烘箱(横向)

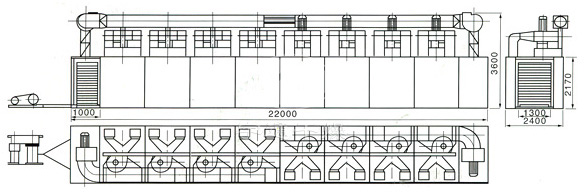

SG型隧道式热风烘箱(纵向)

隧道式热风烘箱(纵向)

技术参数

型号\项目 每次装料量(Kg) 配用功率 (Kw) 烘车数量(辆) 配用烘盘数(个) 散热面积(m3)
SG-11 1000 20.2 22 528 200
SG-16 1500 26.2 30 720 300
SG-22 2000 32.2 40 960 400
SG-30 2500 38.2 50 1200 500
SG-36 3000 38.2 60 1440 600

以上数据仅供选型时参考,如有变动,恕不另行通知。
