DWT系列带式干燥机

2019.06.16
  • DWT系列带式带式干燥机

概述

DWT型带式干燥机是我公司开发生产的第二代带式干燥设备,设备主要结构特点是将换热器放置于网带上下位置,热风循环方式为纵向多单元串联循环,具有加热均匀,热利用率高的优点,可用于透气性好的片状、颗粒状、条状物料的干燥。对中药饮片、部分蔬菜等含水较高、无细小粉粒产生的物料具有干燥速度快,蒸发强度高等优点。

优点是换热器放置于网带上下位置加热均匀、热效率高;可多台组合串联使用,有效增加干燥面积。 缺点是对于在个干燥过程中易产生粉体物料不适应。

工作原理

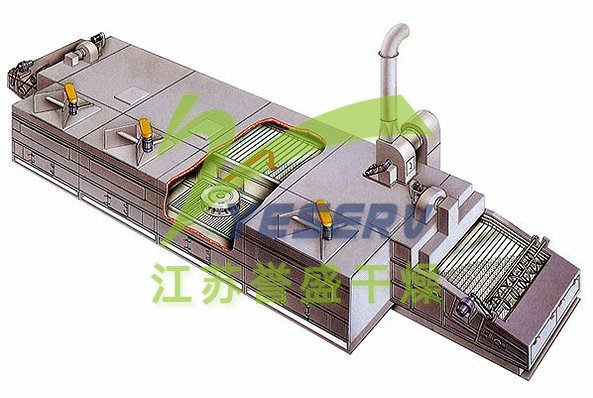

原理如图所示,料斗中的物料由加料器(6) 均匀的铺在不锈钢丝网(4) 上,由传动电机带动网带在干燥箱内匀速移动。干燥段由若干单元组成,热风在两个( 或几个) 单元内纵向循环,新鲜空气由风机(1)进入,通过换热器(3) 加热,热空气穿过物料层与物料热交换,进入下腔,然后流向下一单元,降温后的热空气再经换热器(3) 进行二次加热,热空气穿透网带与物料再次热交换,湿热空气由排湿风机(2)(5)排出,完成干燥,每台干燥机单元数可根据物料的特性、工艺要求选取。

技术说明

在实际使用的过程中我们认识到以一种设计方式解决各种不同性质及要求物料的干燥是不合理的,因此我公司系列带式干燥设备在定型产品的基础上同时强调其专用性,在长期的实践中我们针对不同物料开发生产了系列专用型带式干燥机。基本类型有:脱水蔬菜专机、中药饮片专机、食品调味料专机、食品炒货专机、颜料专机、塑料颗粒干燥与热处理专机等。客户在设备选型时应根据物料特性及要求与我公司设计人员探讨协商以选择确定风量、温度、布置结构等主要技术参数,保证设备的适用性、可靠性,达到最佳的运行效果。

可选配置

  1. 可配置多种形式的传送带,根据物料性质要求,可选择各种结构的不锈钢方格丝网、异形网、不锈钢冲孔钢板带等传送带。(注:设备标配为不锈钢丝网)
  2. 可配置除尘器,当干燥有些细小颗粒或粉体物料时,有少量粉尘飞扬,可通过配置旋风或布袋水膜等除尘装置进行收集处理。
  3. 可配置底板清扫装置,将少量掉于底板的物料清理刮送到出料端。
  4. 灵活组合,根据物料产量水分的不同,可选择多台设备串联使用,以提高产量。
  5. 可配置清扫装置,根据物料干燥时的特性,可配置多种结构的网带清扫机构,有效清理网带上的粘结物料。
  6. 可配置传送带清洗装置,根据物料性质及要求,可将底层传送带置与干燥加热室外下方,进行喷淋清洗。
  7. 可配置多种形式的预成型设备, 一些细小的粉粒状,糊状、膏状物料需预备成型后才能干燥,本公司提供系列成型设备。

技术参数

型号 DWT-1.2-8 DWT-1.2-10 DWT-1.6-8 DWT-1.6-10 DWT-2-8 DWT-2-10
单元数 4 6 4 6 4 6
带宽(m) 1.2 1.6 2
干燥段长(m) 8 10 8 10 8 10
铺料厚(mm) 10-80
使用温度(℃) 56-130
蒸汽压力(Mpa) 0.2-0.8
蒸汽耗量 (kg/h) 120-300 150-375 150-375 170-740 170-740 225-600
干燥时间 (h) 0.2-1.2 0.25-1.5 0.2-1.2 0.25-1.5 0.2-1.2 0.25-1.5
干燥强度 kg水/h 60-160 80-220 75-220 95-250 100-260 120-300
风机总功率 (kw) 9.9 12.1 9.9 12.1 18.2 22.2
设备总功率 (kw) 11.4 13.6 11.4 13.6 19.7 23.7

注:1、带式干燥机一般都是结合某种物料的特殊性而设计的非标干燥设备,用户在选型时,应根据产量、物料含水量等参数选择。2、单台或多台串联方式进行增加干燥面积,以满足使用要求,提高产品的产量和质量。3、标准型号的传送带为不锈钢丝网,用户可以根据需要选择不锈钢链板钢带、不锈钢网带、聚四氟不粘网带。5、以上数据仅供选型时参考,如有变动,恕不另行通知。
