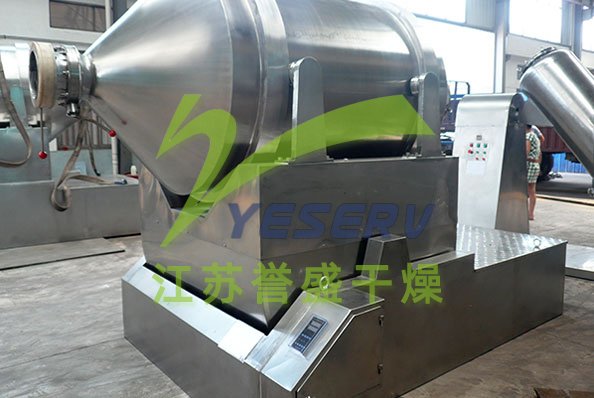

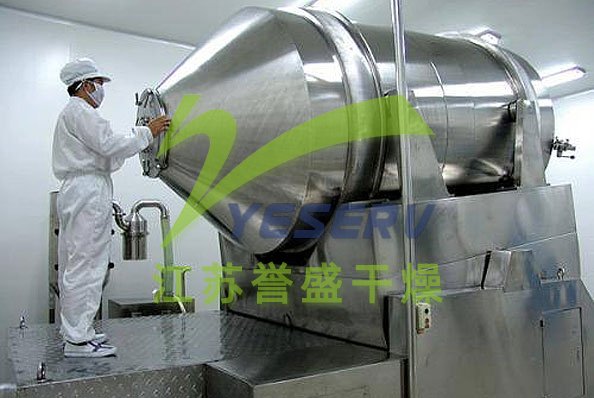

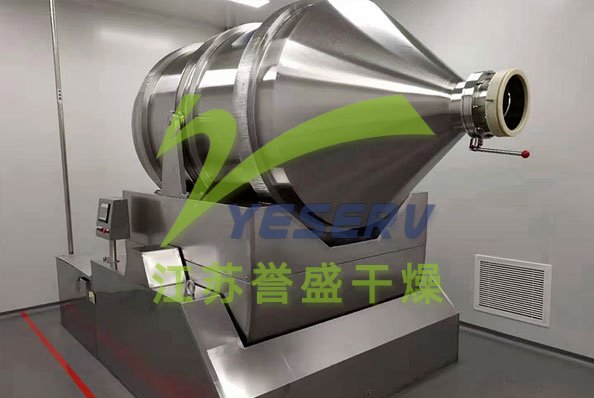

EYH系列二维运动混合机

2019.06.17
  • EYH系列二维运动混合机
  • EYH系列二维运动混合机
  • 二维运动混合机-混料螺旋

概述

EYH系列二维运动混合机广泛用于医药、化工、食品、染料、饲料、化肥、农药等行业,尤其适用于大吨位(1000L~15000L)各种固相物料的混合。

本机混合筒在传动的同时又参与摆动,使筒中物料得以充分混合。混合筒的出料带有螺旋叶片,使该机具有混合迅速,混合量大、出料便捷等特点。

工作原理

本机主要由料筒 、上机架(摇床)、下机架、转动机构、摆动机构和电气装置组成。转动机构选用摆线针轮减速机,位于上机架内。工作时,减速机通过链轮、链条带动主动轴,再通过驱动轮使料筒旋转。摆动机构位于下机架内,选用蜗轮蜗杆减速机或者摆线针轮减速机。工作时,电动机通过皮带轮或链轮传动给减速机,然后再通过连杆组件摇动上机架,使料筒作一定角度的摆动。

技术参数

规格型号 容积(L) 装料系数 装料重量(kg) 外形尺寸(mm) 功率(kw)
A B C D M H 转动 摆动
EYH-100 100 0.5 40 860 900 200 400 1000 1500 1.1 0.75
EYH-300 300 0.5 75 1000 1100 200 580 1400 1650 1.1 0.75
EYH-600 600 0.5 150 1300 1250 240 720 1800 1850 1.5 1.1
EYH-800 800 0.5 200 1400 1350 240 810 1970 2100 1.5 1.1
EYH-1000 1000 0.5 350 1500 1390 240 850 2040 2180 2.2 1.5
EYH-1500 1500 0.5 550 1800 1550 240 980 2340 2280 3 1.5
EYH-2000 2000 0.5 750 2000 1670 240 1100 2540 2440 3 2.2
EYH-2500 2500 0.5 950 2200 1850 240 1160 2760 2600 4 2.2
EYH-3000 3000 0.5 1100 2400 1910 280 1220 2960 2640 5 4
EYH-5000 5000 0.5 1800 2700 2290 300 1440 3530 3000 7.5 5
EYH-10000 10000 0.5 3000 3200 2700 360 1800 4240 4000 15 11
EYH-12000 12000 0.5 4000 3400 2800 360 1910 4860 4200 15 11
EYH-15000 15000 0.5 5000 3500 3000 360 2100 5000 4400 18.5 15

注:以上数据仅供选型时参考,如有变动,恕不另行通知。
